| ZPB驅動式大功率液壓扳手 |
|
|
驅動式大功率液壓扳手ZPB系列產品特點:
. 采用鋁鈦合金及特殊合金鋼材料制造；
. 360°的旋轉油管接頭，無使用空間限制；
. 結構簡單、維護方便、經濟實用；
. 采用精密棘輪，精度高達±3%；
. 適配多種異型套筒(A、B、C、D型) 及超長套筒以適應不同的工況要求；
. 超大扭矩設計，可實現180000Nm及更大扭矩值；
. 反力臂上的孔可配多種形式加長力臂，拆裝方便。 |

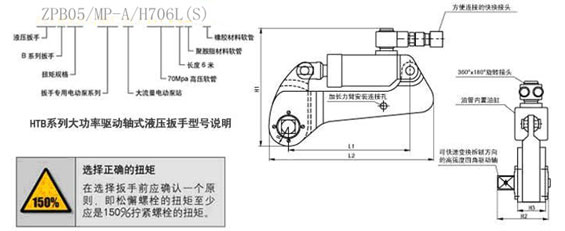

產品型號及主要參數
 |
| 型號 |
ZPB05 |
ZPB10 |
ZPB20 |
ZPB40 |
ZPB60 |
ZPB80 |
ZPB100 |
ZPB120 |
ZPB180 |
| 最大扭矩(Nm) |
4992 |
11775 |
19413 |
38100 |
57488 |
80224 |
103670 |
120323 |
180677 |
| 最小扭矩(Nm) |
357 |
841 |
1387 |
2721 |
4106 |
5730 |
7405 |
8595 |
12906 |
| 輸出扭矩精度 |
±5% |
±5% |
±5% |
±4% |
±3% |
±3% |
±3% |
±4% |
±3% |
| L1 |
211 |
256 |
274 |
329 |
370 |
396 |
430 |
447 |
505 |
| L2 |
289 |
355 |
389 |
473 |
542 |
583 |
624 |
655 |
758 |
| H1 |
204 |
251 |
285 |
332 |
382 |
413 |
430 |
453 |
513 |
| H2 |
91 |
125 |
141 |
174 |
179 |
216 |
227 |
240 |
270 |
| H3 |
50 |
69 |
78 |
96 |
101 |
118 |
124 |
132 |
150 |
| R |
35 |
45 |
52 |
70 |
80 |
88 |
94 |
102 |
124 |
| 重量 |
7 |
14 |
19 |
37 |
53 |
55 |
91 |
122 |
175 |
驅動軸
方頭 |
英制 |
1" |
1-1/2" |
2-1/2" |
2-1/2" |
2-1/2" |
3” |
3-1/2" |
3-1/2" |
4" |
| 公制 |
25×25 |
38×38 |
64×64 |
64×64 |
64×64 |
76×76 |
89×89 |
89×89 |
102×102 |
|
|
|
|
|
 |
|
